Créer des pdf (enfin) intéressants avec AutoCAD

Depuis la version 2010, AutoCAD à un générateur propre de fichier pdf.

En effet, ce type de pièces graphiques est communément utilisé et demandé dans les échanges.

1-Comment créer un pdf
Il se situe directement dans les imprimantes, s'appelle "DWG To PDF" et commence à être très intéressant.

Si vous naviguez dans ses propriétés, puis cliquez sur propriétés personnalisées dans la liste, puis sur le bouton "Propriétés personnalisées (pourquoi faire simple...) :
-Vous pouvez régler la qualité de vectorisation, attention la taille du pdf en est directement affectée ( les réglages par défaut sont corrects)
-Vous pouvez y inscrire les informations des calques.
-Une reconnaissance poussée des polices y est possible.
Le pdf généré ainsi est vectoriel :

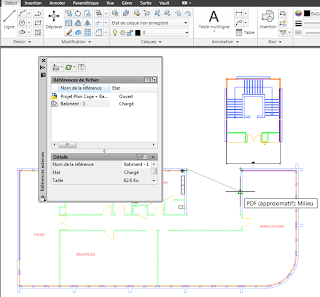

Dans AutoCAD un fichier pdf est mis en fond de plan par la commande "Insérer" puis "Attacher"(calque sous-jacent), on va pouvoir s'accrocher dessus (la précision étant liée à la qualité de vectorisation (AutoCAD indique par exemple : Approximatif Milieu)
J'affectionne particulièrement la palette de gestion des Xref, en effet vous pouvez y gérer toutes sortes d'objets liés à AutoCAD, on pourra y retrouver ainsi les pdf attachés.
Pour la faire apparaitre tapez "xref" et validez.


-Les informations de calques étant incluses dans le fichier pdf, votre destinataire pourra donc à loisir afficher ou masquer les calques qui ne l'intéressent pas (si votre plan est bien rangé)
Ce qui n'est pas dénué d'intérêt, surtout si le plan est bien chargé et que seul certains éléments le concernent.
Dans son lecteur .pdf cette gestion des calques s'effectue grâce 'aux petits yeux' de la rubrique "Calques":

2-Maintenant, côté utilisation de ce pdf :
Dans un fichier dwg où un pdf a été attaché, le ruban est bien pratique (faut avouer que là il m'a convaincu, n'hésitez donc pas à passer dans l'espace de travail "Dessin 2D et Annotation"espace par défaut depuis 2009, même que pour cette opération), il suffit de cliquer sur le cadre du pdf, vous pouvez alors :
-En délimiter une zone (par un rectangle ou une polyligne, inverser cette délimitation avec la flèche bleue ou la supprimer.
-Distinguer le pdf en le rendant monochrome ou en l'estompant
-Ouvrir un "mini gestionnaire" des calques propres au pdf
3-Côté "packaging" de plusieurs pdf:
Cette imprimante pdf est maintenant disponible dans la publication (commande publier)
-Vous allez donc pouvoir l'utiliser pour générer un seul ou plusieurs fichiers pdf distincts contenant plusieurs présentations de formats différents et provenants de fichier dwg différents, à vous de faire votre petit marché, même si les fichiers ne sont pas ouverts :
avec le bouton +
et le bouton - (en général, enlevez l'espace objet)

-Enfin, faites un petit tour dans les options de publication :
Vous y retrouverez les informations de génération de votre pdf : le chemin d'enregistrement du fichier, si il contient les infos sur les calques, la protection par mot de passe, etc...
Pour information :
D'autres applications génèrent des pdf vectoriels, renseignez vous.
Par exemple sur le site du cadastre français (cadastre.gouv.fr), les pdf des parcelles chargés sont vectorisés, on peut donc s'accrocher dessus.
Alors ! tous à vos imprimantes "DWG TO PDF"
et merci aux développeurs d'Autodesk de s'être penchés sur la question.
